Nuotraukų galerija

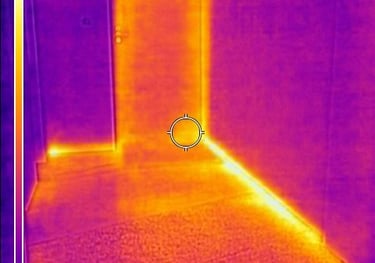

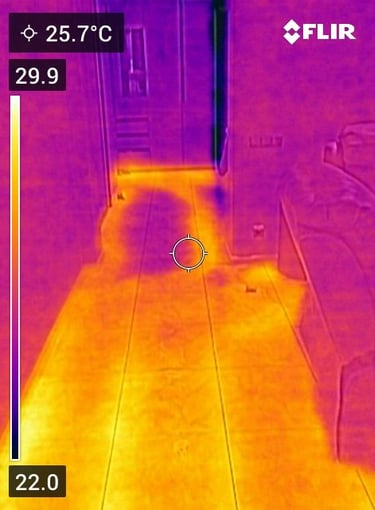

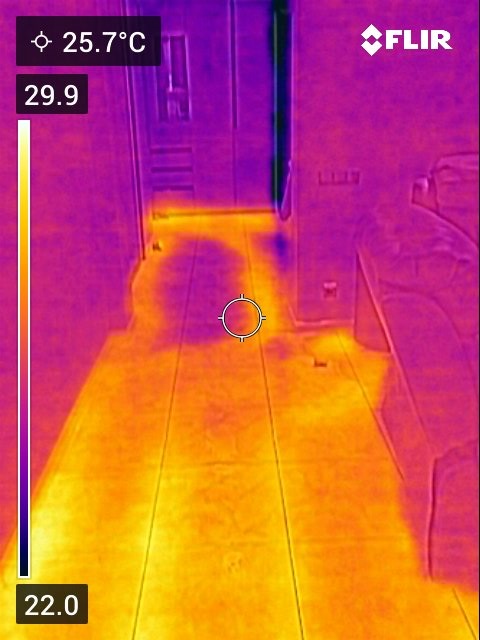

Netinkamai išvedžiotas šildymo sistemos kontūras - Koridoriaus centre nešyla grindys.

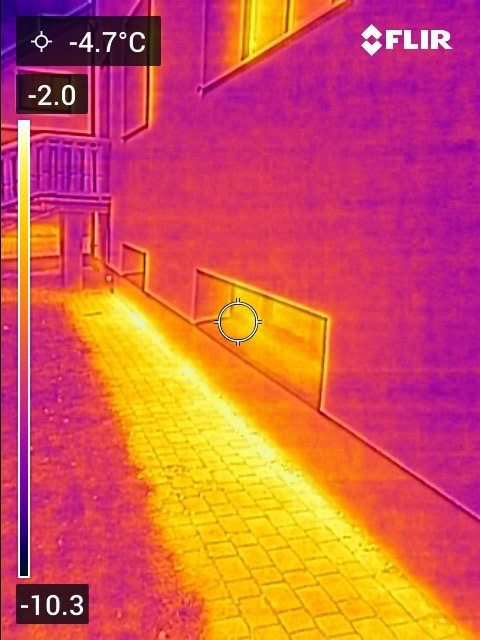

Netinkamai/nepkankmai apšildytas namo pamatas, matomi šilumos nuostoliai

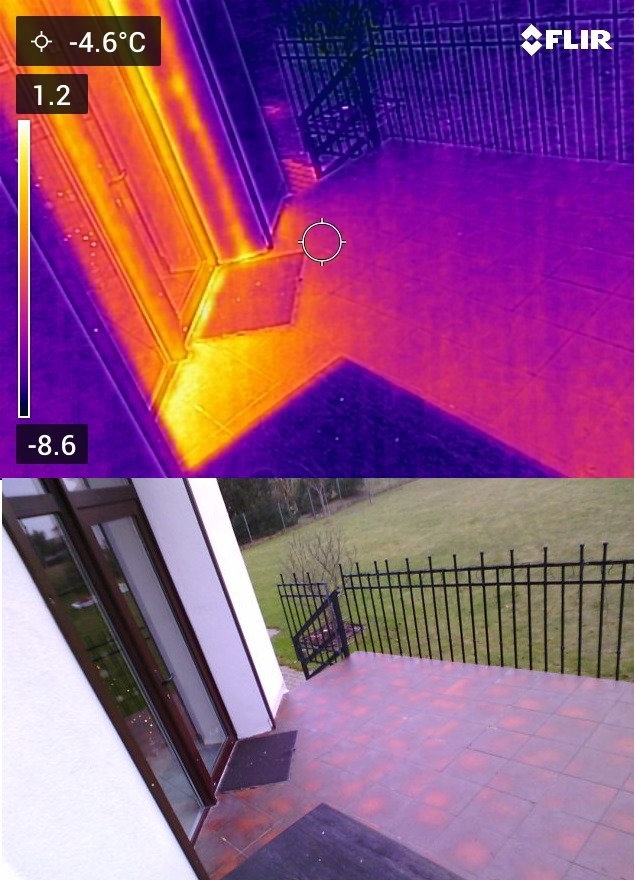

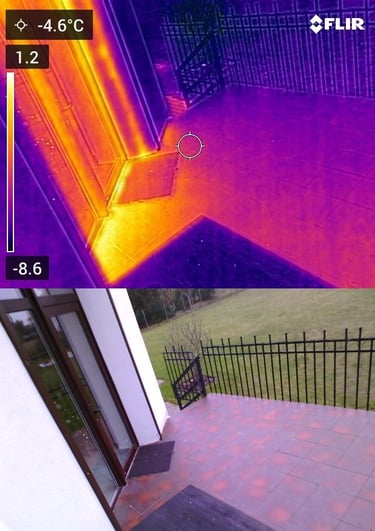

Šiluminis tiltelis tarp vidaus šildomų grindų ir terasos. Netinkamai apšiltintas angokraštis

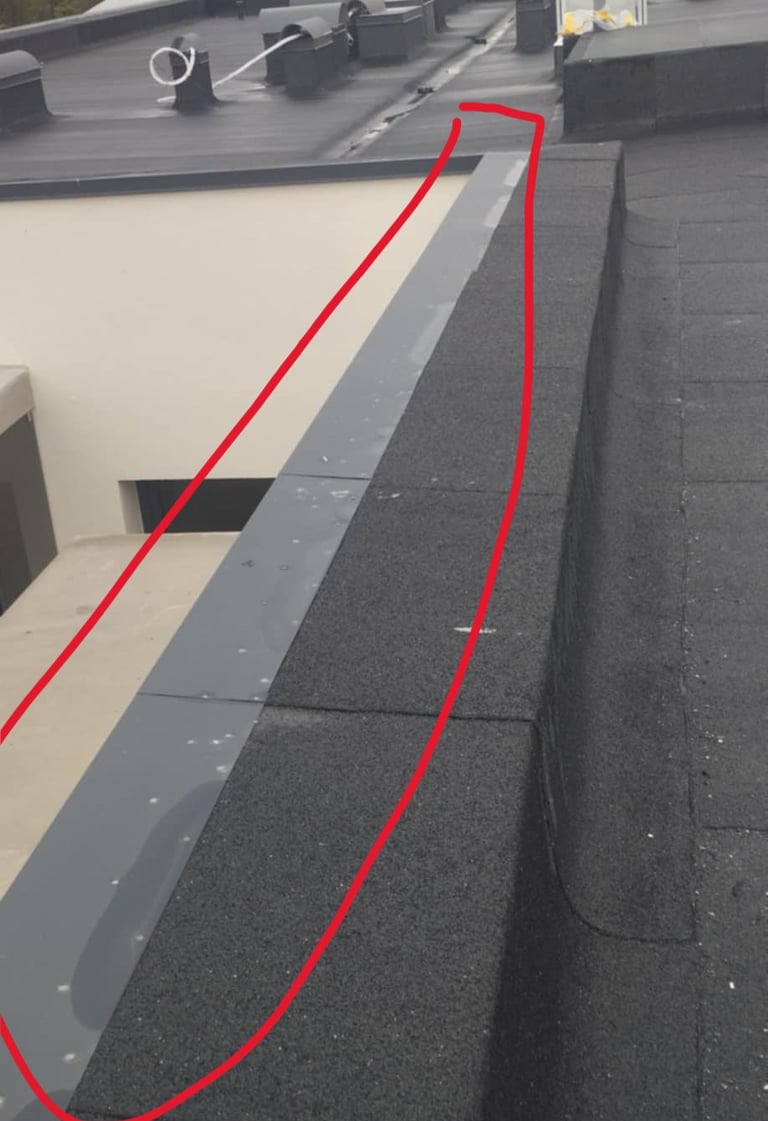

Parapeto įrengimas. Šiurkštus statybos taisyklių nesilaikymas, toks dalinis parapeto įrengimas derinant su bitumine prilydoma stogo danga- negalimas. Taip pat tarpusavyje parapeto skarda turėtų būti sujungtos naudojant dvigubą valcavimą.

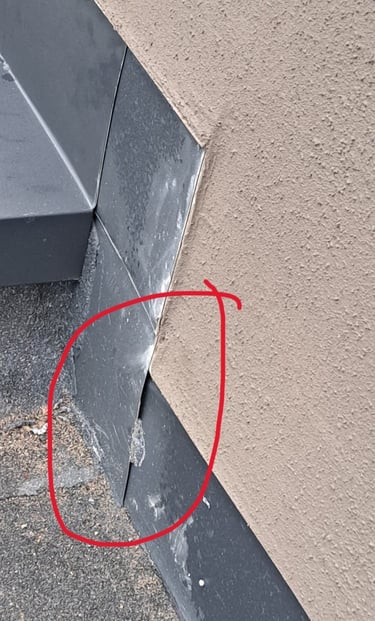

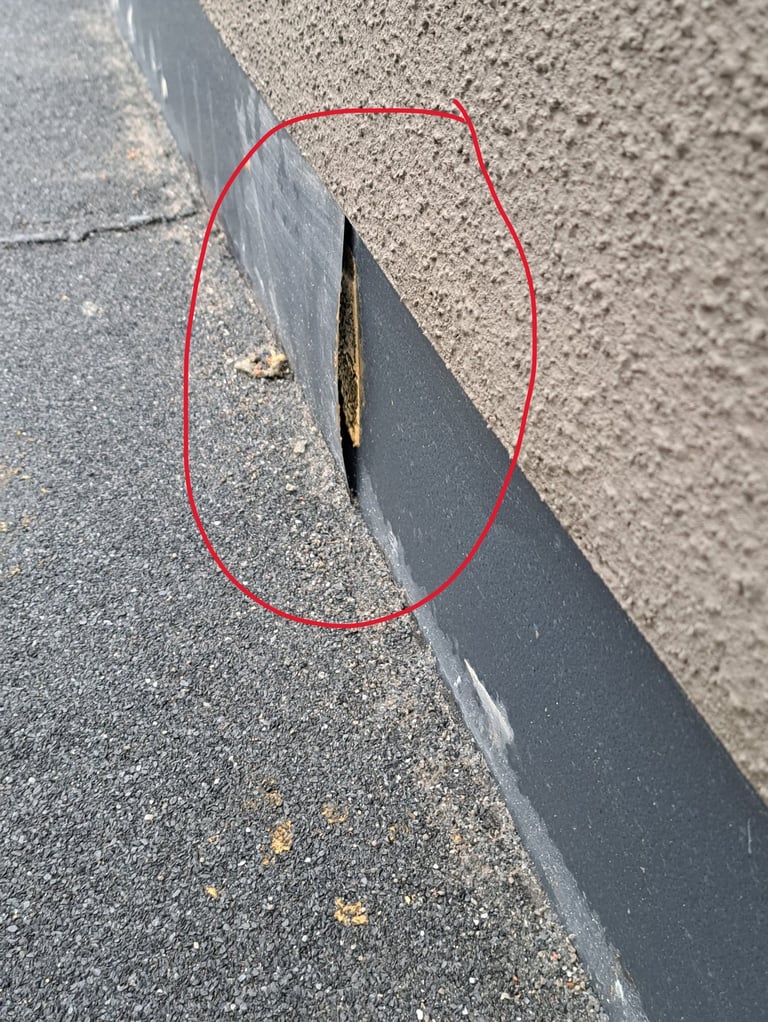

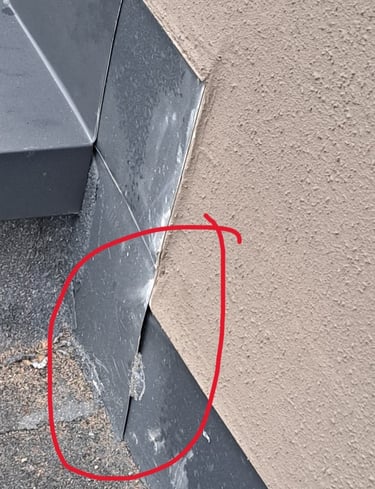

Nesandarus stogas. Neteisingai įrengta prieglauda, eksplotavimo metu, dėl temperatūrų poveikio deformavosi skarda ir atsirado plyšiai.

Parapetas. Netinkamai sulydyta stogo danga, vėliau mėginta remontuoti naudojant hermetika!!! To pasekmė- leidžiantis stogas.

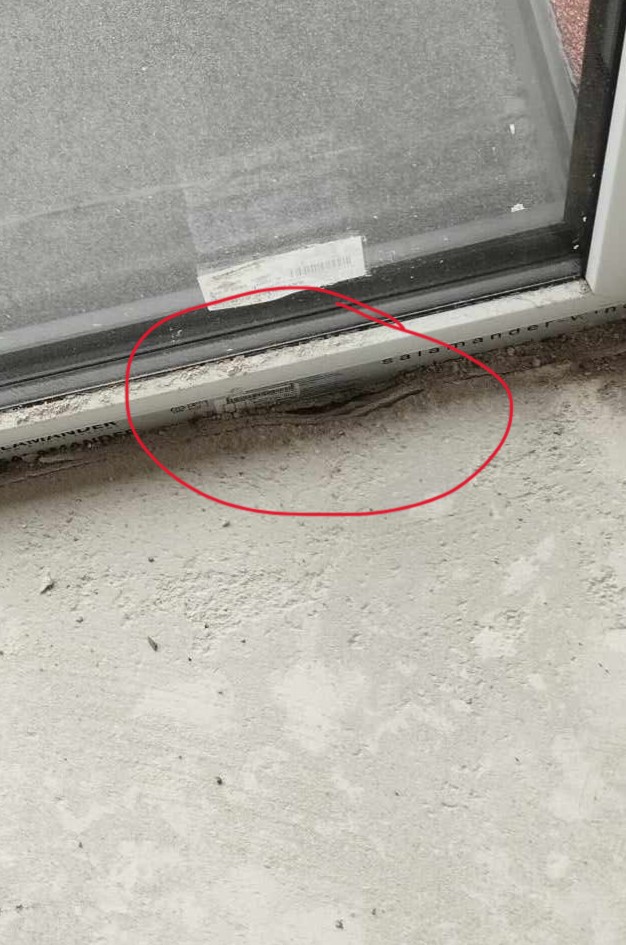

Nesandari lango rėmo vieta

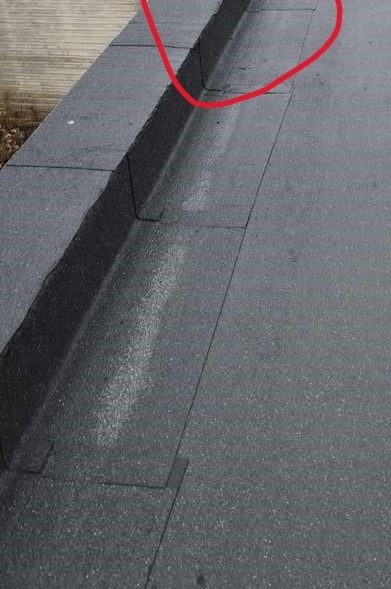

Vietose, kur bituminė hidroizoliacinė danga pereina nuo horizontalaus paviršiaus prie vertikalaus yra būtina suformuoti pereinamuosius bortelius (nuožulas). Pereinamasis bortelis –tai 75-100mm aukščio, 45º kampu prie pagrindo priglundantis, iš kietos mineralinės (≥160kg/m3) vatos pagamintas elementas.

Pagal: ST 121895674.215.30.01:2016 STOGŲ ĮRENGIMO DARBAI

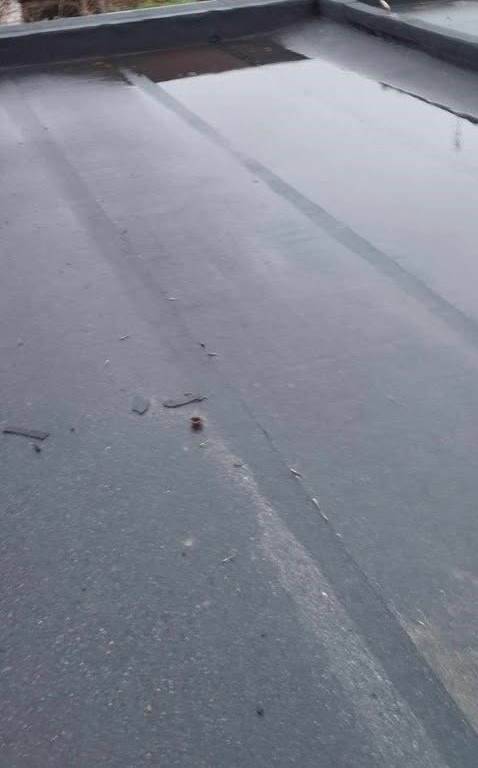

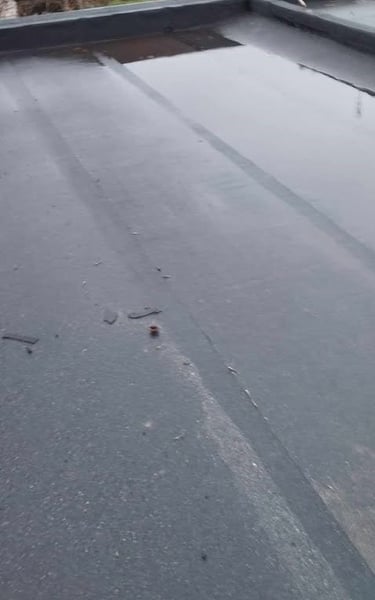

Neteisingai suformuotas nuolydis. Stogai turi būti suprojektuoti taip, kad praėjus 2 valandoms po lietaus stogo paviršiuje nebūtų gilesnių kaip 5 mm vandens balų.

Pagal: STR 2.04.01:2018 „Pastatų atitvaros. Sienos, stogai, langai ir išorinės įėjimo durys“ 48.8p.

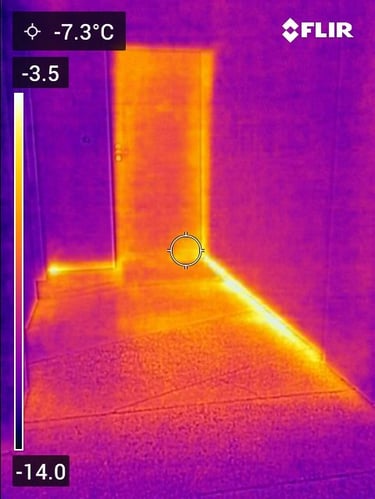

• Šiluminis tiltelis tarp patalpų ir betono lauko aikštelės betono.

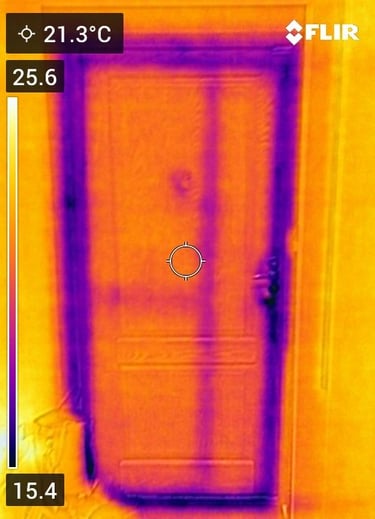

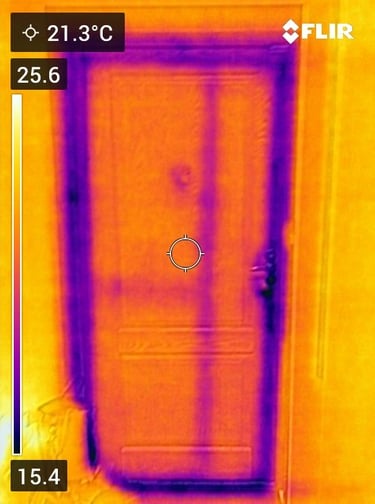

• Energetiškai neefektyvios durys.

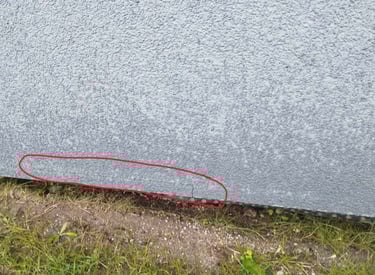

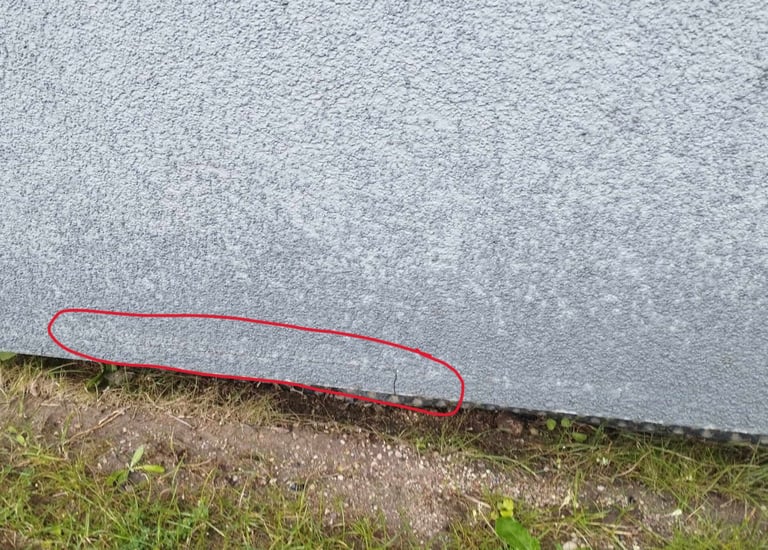

• Suskilusi naujai įrengto fasado apdaila. Priežastis- naudoti netinkami užbaigimo profiliai, taip pat nenaudota jungiamoji detalė.

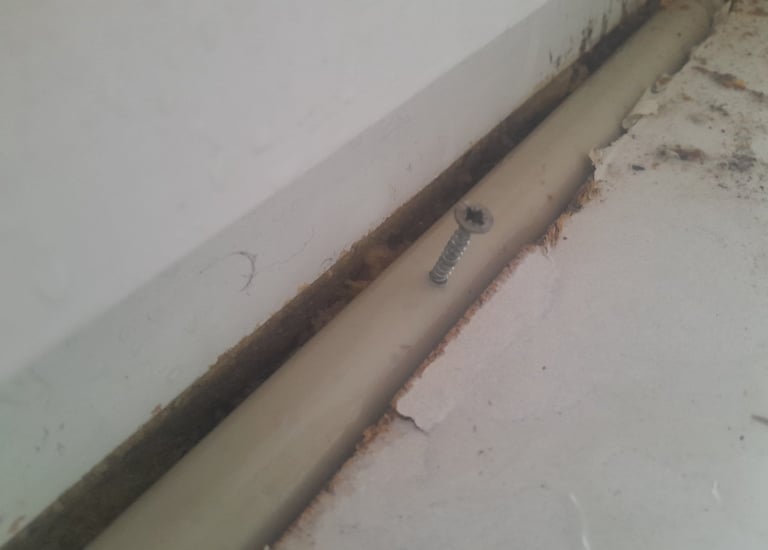

Šlampanti grindų konstrukcija, priežastis matoma nuotraukoje- į šildymo vamzdį įsuktas savisriegis. Tokiu būdu buvo pritvirtinta grindjuostė.

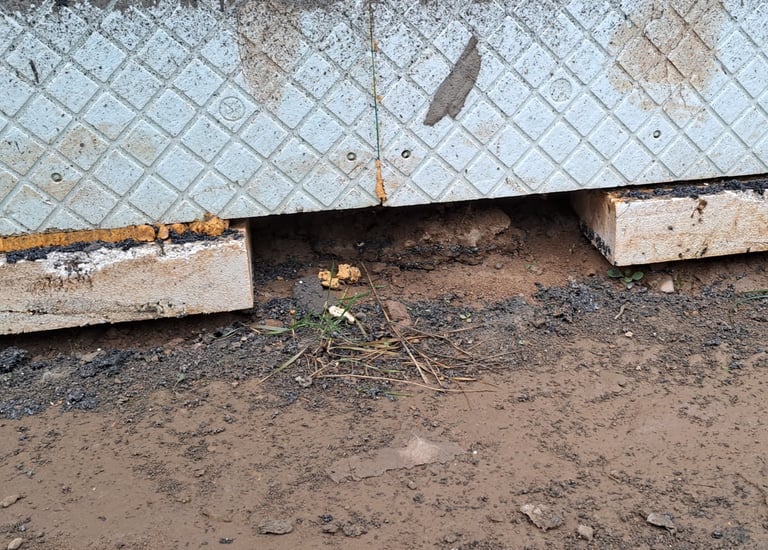

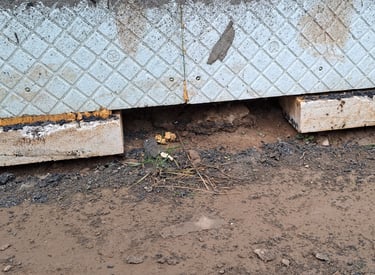

Blogo pamato termoizoliacijos įrengimo pavyzdys.

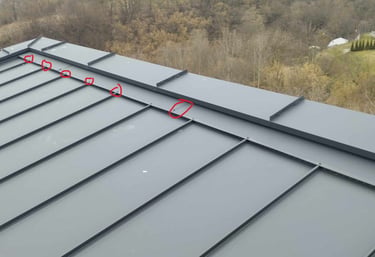

Didelis defektas- netinkamas "Classic" stogo dangos įrengimas. Tvirtinimo elementus sukti į skardos briaunas draudžiama. "Classic" stogo danga itin jautri temperatūrų svyravimams, todėl turi būti užtikrintas paslankumas, priešingu atveju atsiranda įtempiai, skarda deformuojasi, deformacijos kelia triukšmą.

Stogo elementas turėtų būti tvirtinamas į spec. perforuota kraigo detalė, o ne tiesiogiai į skardų sujungimo kantą.

Šlaitinio stogo konstrukcija.

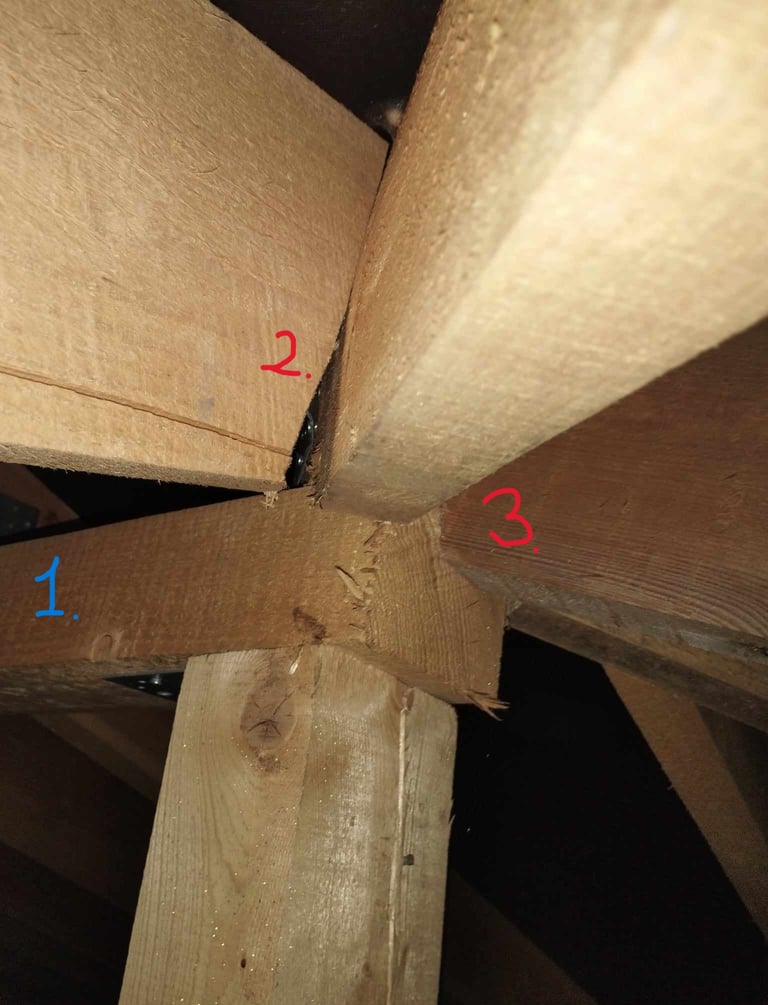

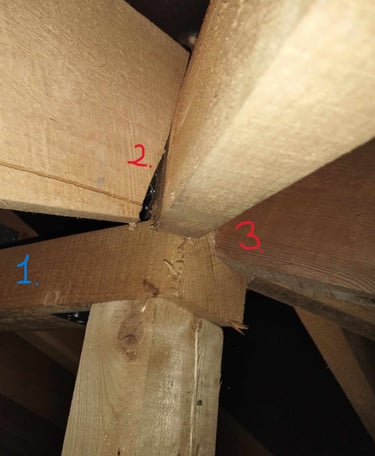

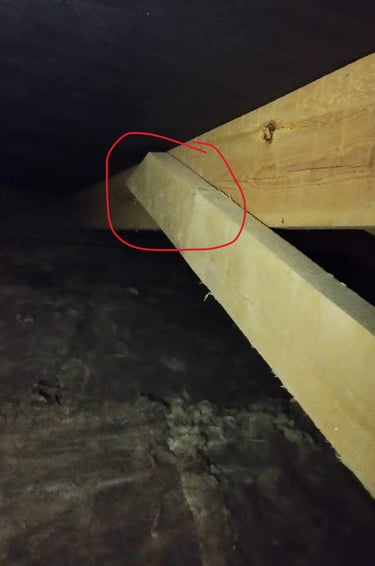

Nekokybiškas kraigo ir valminių sijų sujungimas, palikti 20-30mm tarpai (rekomenduojamas iki 2mm.), nelygiai pripjauta/suleista, sumontuota gale skilusi sija, sijos turėtų būti atremtos ir papildomai sutvirtintos. Šiuo atveju jas laiko tik metalinės plokstėlės, sija į laikančią konstrukciją nesiremia.

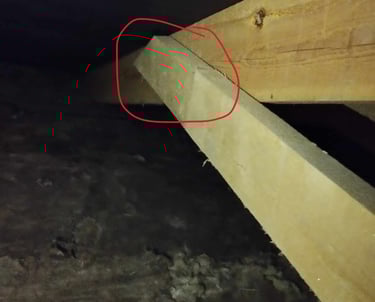

Stygų tvirtinimas. Reikalinga stygas tvirtinti po du varžtus abiejuose galuose M12x150, pagal faktą stygos pritvirtintos dviem 5x80savisriegiais. Dėl tokio tvirtinimo būdo stygos negali atlaikyti joms paskirtų apkrovų. Šiuo atveju stygos net ir kenkia papildoma apkrova apkraudamos gegnes, tačiau neatliekančios laikančiosios konstrukcijos detalės darbo.

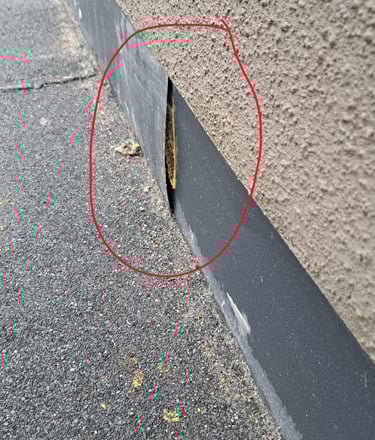

Nesandarus stogas. Neteisingai įrengta prieglauda, eksplotavimo metu, dėl temperatūrų poveikio deformavosi skarda ir atsirado plyšiai.

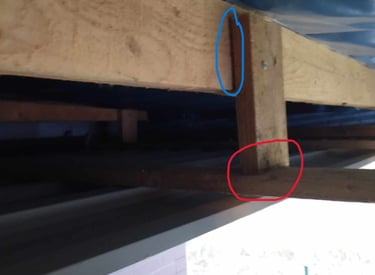

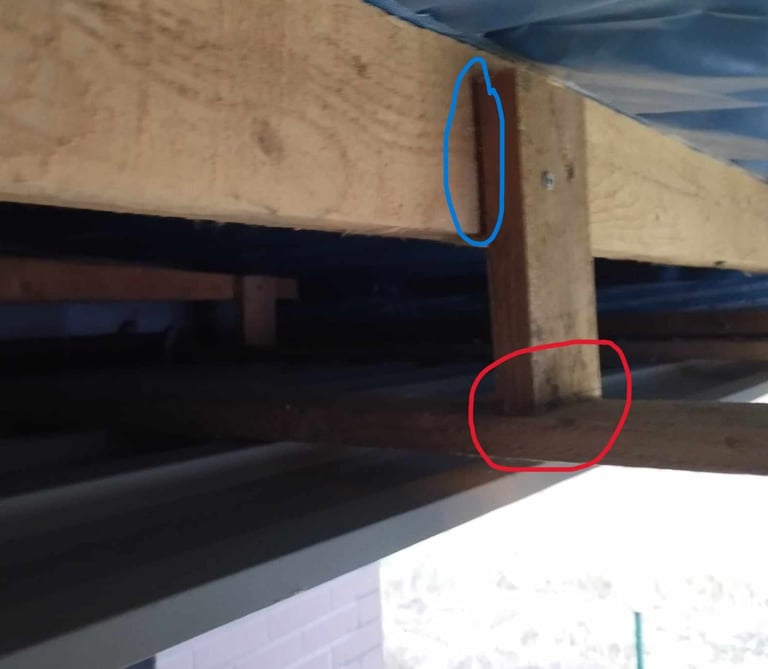

Stogo pakalimo konstrukcija. Raudona sp- Sija prie kurios tvirtinama pakalimo skarda tvirtinta prie lentos savisriegiais įsukant išilgai medžio pluošto. Toks tvirtinimo būdas negalimas, dėl natūralių medžio deformacijų, laikui bėgant savisriegiai iškris.

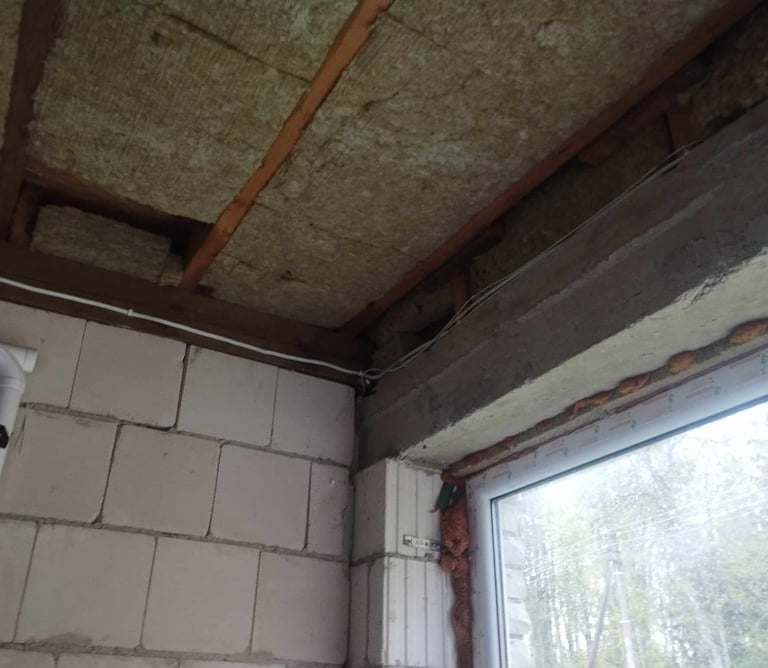

• Netinkamas termoizoliacijos įrengimas, matomi plyšiai, nėįrengta garo plėvelė.

• Langų montavimas- UV paveiktos montažinės putos, nėra difuzinės plėvelės, neužsandarinti angokraščiai naudojant teptinę mastiką.

Šilumis tiltelis. Šalantis angokraštis.

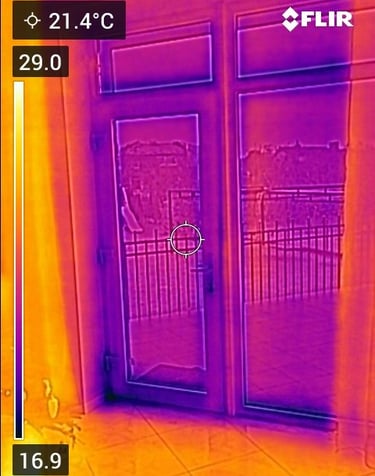

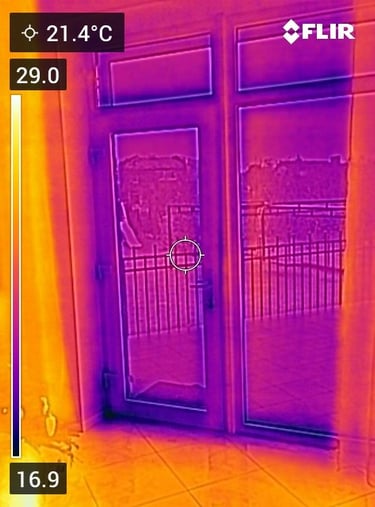

Lauko durys:

• Peršąlantis konstrukcinis elementas viduryje varčios.

• Nepakankamai izoliuotas durų rėmas.

Atliekamas sandarumo testas

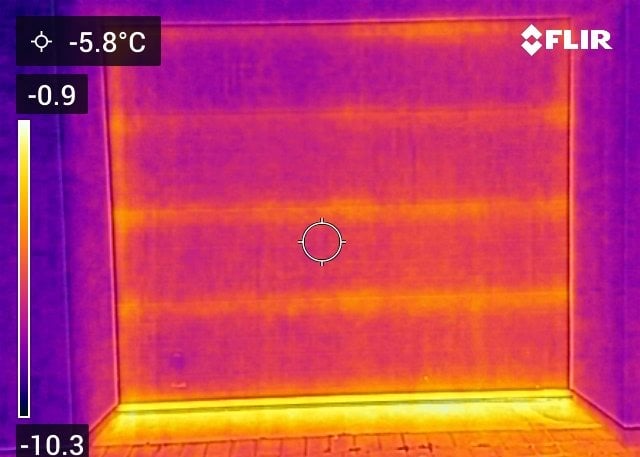

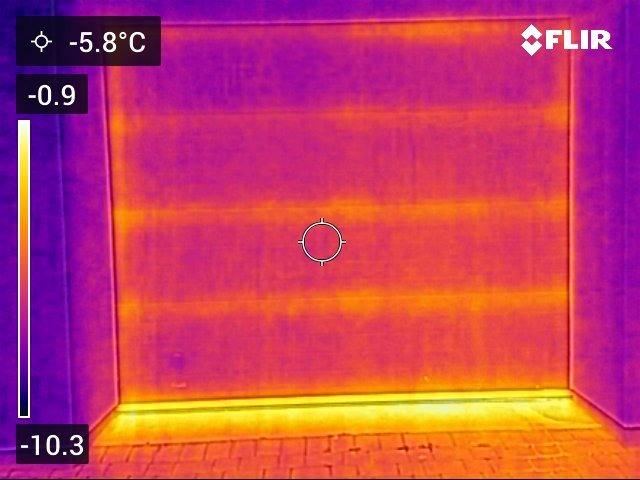

Pakeliami garažo vartai (iš lauko).

• Matomi šilumos nuostoliai ties elementų sujungumais,

• Nesandari durų tarpinė (esanti apačioje)

• Neįrengtas termoizoliacinis barjeras, tarp garažo grindų ir lauko, susidaro šilumis tiltelis

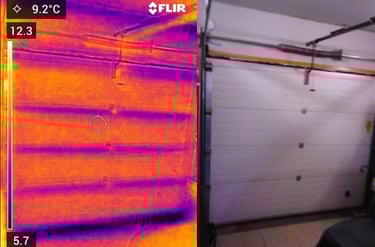

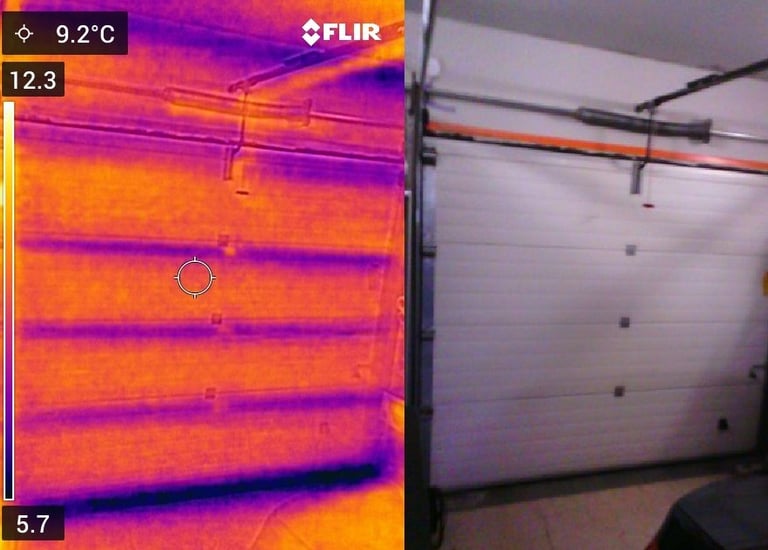

Pakeliami garažo vartai (iš vidaus).

• Matomi šilumos nuostoliai ties elementų sujungumais,

• Nesandari durų tarpinė (esanti apačioje)

• Neįrengtas termoizoliacinis barjeras, tarp garažo grindų ir lauko, susidaro šilumis tiltelis

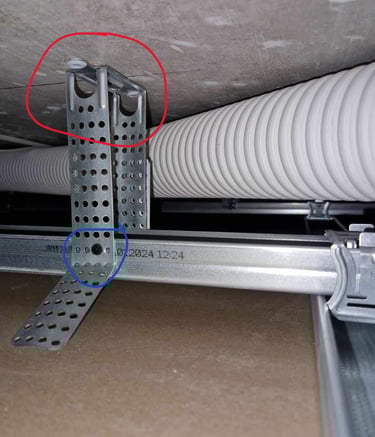

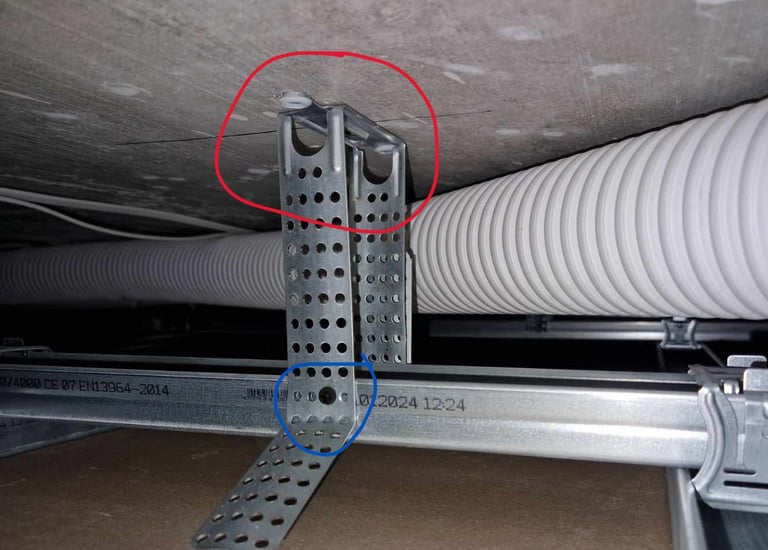

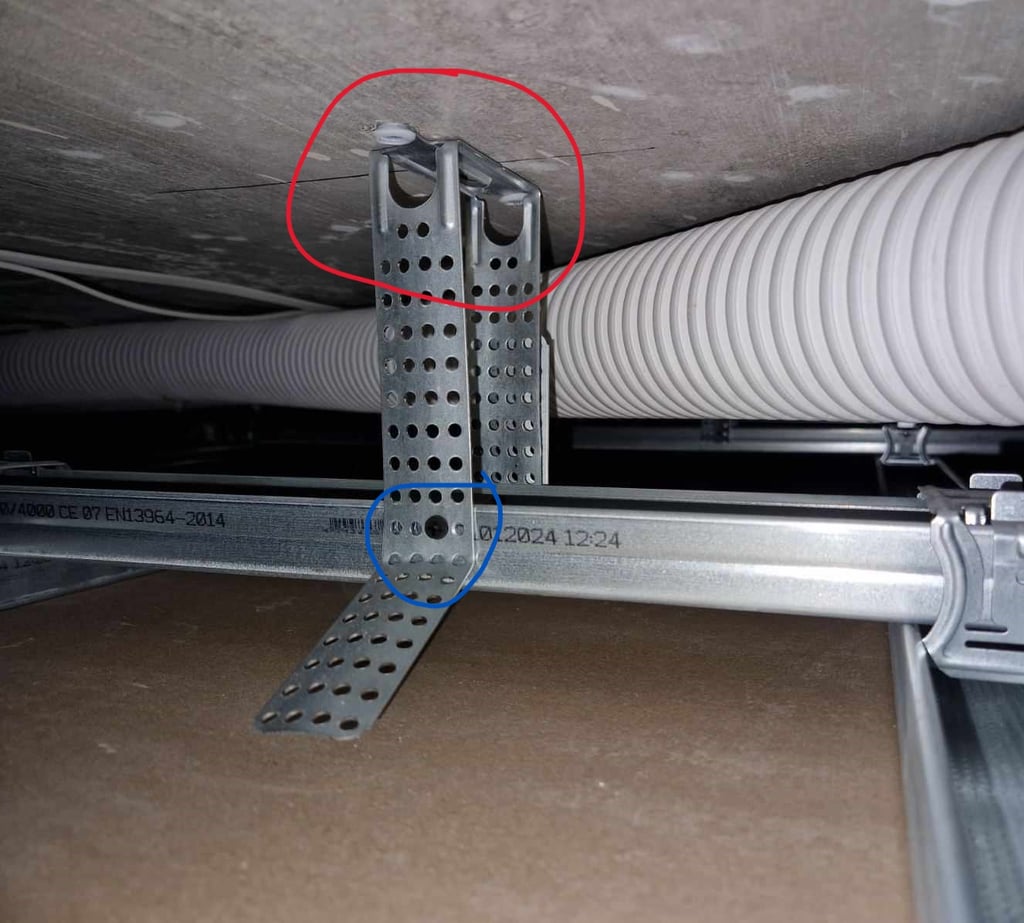

Pakabinamos lubos.

• Dėl patikimumo ir priešgaisrinių reikalavimų, prie betoninės perdangos, tvirtinimo profiliai turi būti tvirtinami betonvinėmis (naudojimas ir montavimas pagal statybos

  techninės priežiūros leidimą Nr. Z-21.1-1519). Gaisro metu, nailoniniai kaiščiai gali išsilydyti ir lubos nukristi žemyn.

• Praktikoje pastebėta, kad netinkamai priveržus/perveržus savisriegį, jis kartais atsilaisvina, todėl rekomenduotina naudoti po du.

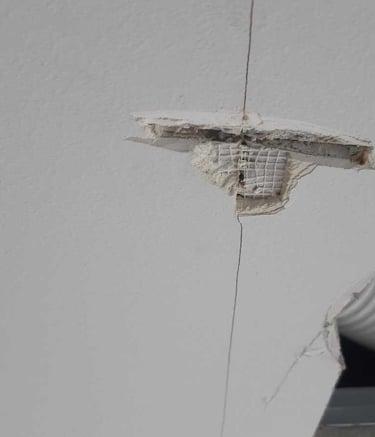

Naujai įrengtų skilusių lubų priežastis:

• Neteisingai įrengtas armavimo tinklelis (tarp GKP siūlių nėra glaisto, tinklelis priglaustas ir užteptas glaistu (neįmurkdytas), dėl ko neatliko savo paskirties, buvo neužtikrinamas pakankamas siūlių mechaninis atsparumas).

• Tinkamo GKP siūlės mechaniniam atsparumui užtikrinti rekomenduojama naudoti popieriaus juostas.
